电线电缆产品绝大多数是截面(横断面)形状完全相同(疏忽因制造而发生的误差)、呈长条状的产品，这是由于在系统或设备中是作为构成线路或线圈而运用的特征所决议的。所以研讨分析线缆产品的结构组成，只需从其截面来调查分析。

　　电线电缆产品的结构元件，总体上可分为导线、绝缘层、屏蔽和护层这四个首要结构组成部分以及填充元件和承拉元件等。依据产品的运用要求和运用场合，有的产品结构极为简略。

　　2.电缆材料

　　从某种意义上讲，电线电缆制造职业是一个材料精加工和拼装的职业。一是材料用量巨大，线缆产品中的材料费用要占制造总成本的80-90%;二是所用材料的类别、品种十分多，功用要求特别高，如导体用铜，要求铜的纯度要在99.95%以上，有的产品要选用无氧高纯铜;三是材料的选用会对制造工艺、产品的功用以及运用寿数起到决议性的影响。

　　一同，电线电缆制造企业的效益也与材料的选用、加工和生产管理中能否科学地节约材料密切相关。

　　因此，在设计电线电缆产品时有必要与材料的选用一同进行，一般采取选用几种材料，经过工艺和与功用筛选试验后确认。

　　线缆产品用材料按其运用部位与功用、可分为导电材料、绝缘材料、填充材料、屏蔽材料、护层材料等。但其间有些材料是几个结构件通用的。尤其是热塑性材料，如聚氯乙稀、聚乙烯等只需改变部分配方成份就可用在绝缘或护套上。

　　线缆产品制造中所用材料触及的类别十分广泛，品种标准(牌号)特别多。

　　3.产品结构的名称与材料

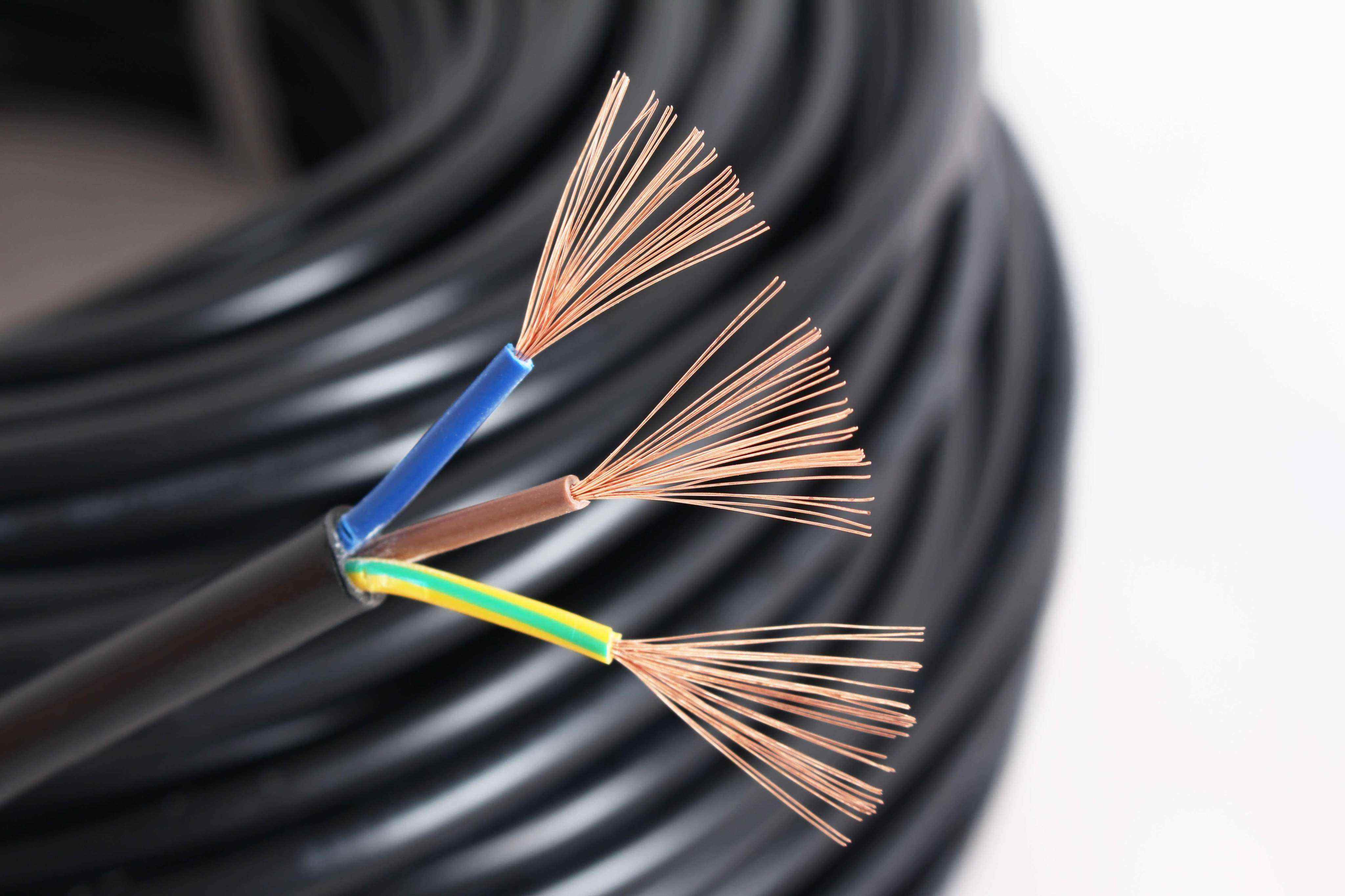

　　(1) 导线：产品进行电流或电磁波信息传输功用的最根本的必不可少的首要构件。

　　首要材料：导线是导电线芯的简称，用铜、铝、铜包钢、铜包铝等导电功用优秀的有色金属制成，以光导纤维作为导线。

　　有裸铜线、镀锡线;单支线、绞线;绞后镀锡线。

　　(2) 绝缘层：是包覆在导线外围四周起着电气绝缘效果的构件。即能确保传输的电流或电磁波、光波只沿着导线行从而不流向外面，导体上具有的电位(即对周围物体构成的电位差、即电压)能被隔绝，即既要确保导线的正常传输功用，又要确保外界物体和人身的安全。 导线与绝缘层是构成线缆产品(裸电线类在外)有必要具有的两个根本构件。

　　首要材料：PVC、PE、XLPE、聚丙烯PP、氟塑料F，橡胶，纸，云母带

　　(3) 填充结构：许多电线电缆产品是多芯的，将这些绝缘线芯或线对成缆(或分组多次成缆)后，一是外形不圆整，二是绝缘线芯间留有很大空位，因此有必要在成缆时参与填充结构，填充结构是为了使成缆外径相对圆整以利于包带、挤护套。

　　首要材料：PP绳

　　(4)屏蔽：是一种将电缆产品中的电磁场与外界的电磁场进行隔绝的构件;由的线缆产品在其内部不同线对(或线组)之间也需求彼此隔绝。可以说屏蔽层是一种“电磁隔绝屏”。高压电缆的导体屏蔽和绝缘屏蔽是为了均化电场的散布。

　　首要材料：裸铜线、铜包钢线、镀锡铜线

　　(5)护层：当电线电缆产品设备运行在各种不同的环境中时，有必要具有对产品整体，特别是对绝缘层起保护效果的构件，这便是护层。

　　由于要求绝缘材料具有优秀的各种电绝缘功用，则有必要要求材料的纯度极高、杂质含量极微;往往无法统筹其对外界的保护才能，所以关于外界(即设备、运用场合和运用中的)各种机械力的承受或抵抗力、耐大气环境、耐化学药品或油类、对生物侵害的防止，以及削减火灾的危害等都有必要由各种护层结构来承担。

　　首要材料：PVC、PE、橡胶、铝、钢带

　　(6) 抗拉元件：典型的结构是钢芯铝绞线、光纤光缆电缆等。总之，开发的特种纤细、柔软型，一同要求多次弯、曲解运用的产品中，抗拉元件起着首要的效果。

　　首要材料：钢丝
